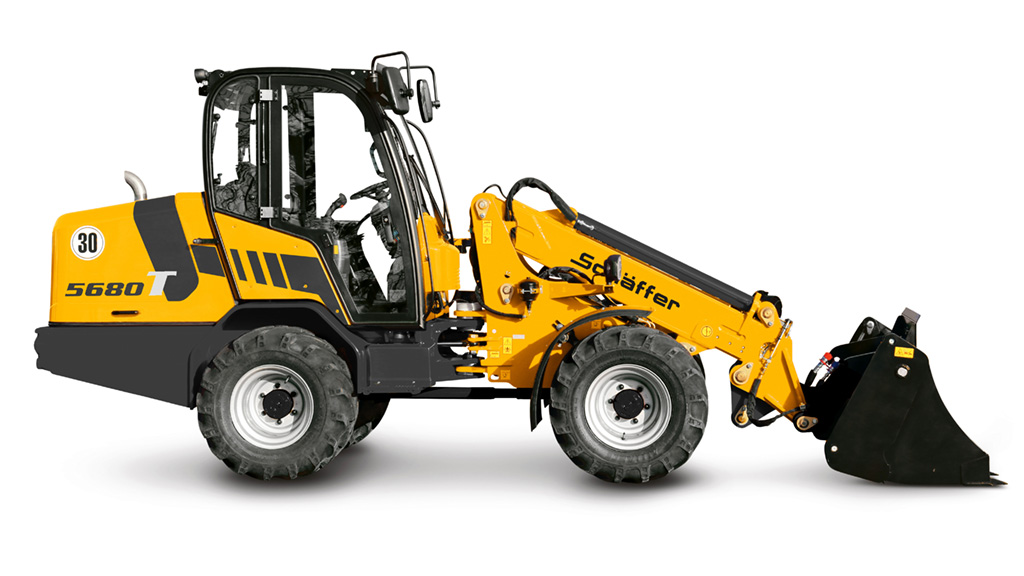

CARGADORAS DE RUEDAS TELESCÓPICAS 5680 T-3
- Motor diésel de 4 cilindros Deutz TD 2.9, 55 kW (75 CV)
- DOC y DPF para cumplir con la etapa V de emisiones
- Tracción total hidrostática con control automotriz
- Accionamiento de alta presión HD-plus
- Neumáticos 15.5/60-18 AT-621, ET+40
- HTF (alta fuerza de tracción)
- SPT (Transmisión de potencia Schäffer)
- Modo ECO
- Marcha rápida hidráulica de 20 km/h conmutable bajo carga
- Ejes planetarios HD con diferenciales autoblocantes de 8 agujeros
- Eje oscilante trasero
- Elementos deslizantes Ferro-Form en el brazo telescópico
- Cilindro de herramientas en el brazo telescópico
- Alivio de presión eléctrico de los acoplamientos hidráulicos (en la torre de dirección y en el brazo telescópico)
- Enfriador de aceite combinado
- Accionamiento hidráulico del ventilador
- Freno multidisco en baño de aceite, sin desgaste ni mantenimiento, como freno de servicio y de estacionamiento
- Articulación libre de mantenimiento
- Luces de trabajo LED: 2 delanteras, 1 trasera
- Sistema de iluminación sin ABE según StVZO
- Cinemática Z con guía paralela hidráulica
- Funcionamiento proporcional de las conexiones adicionales y función telescópica en el joystick
- Hidráulica de trabajo estándar / opcional: 64 / 76 l/min
- Retorno sin presión
- Columna de dirección ajustable
- Contador de horas, tacómetro, indicadores de combustible y temperatura.
- Apoyabrazos derecho
- Placa de extremo de peso trasero y dispositivo de remolque
- Peso de la maleta 224 kg
- Interruptor principal de la batería
- Filtro de aire de 2 etapas con sistema de prefiltro de alta eficiencia
- Interruptor de contacto del asiento
- Bastidor de cambio rápido tipo KR con bloqueo hidráulico
- Control del momento de carga según DIN EN474-3
Datos técnicos de la cargadora telescópica sobre ruedas 5680 T-3
- Motor
- Tipo: Motor diésel de 4 cilindros Deutz TD 2.9
- Potencia: 55 kW (75 CV)
- Postratamiento de gases de escape/etapa: DOC, DPF/V
- Llantas
- Neumáticos estándar: 15.5/60-18 AT-621, ET+40
- Opción I: 12.5/80-18 AS, ET0
- Opción II: 425/55-17 AS, Et+50
- Sistema eléctrico
- Tensión de funcionamiento: 12 V
- Dimensiones
- (A) Distancia entre ejes: 2.120 mm
- (B) Longitud del chasis: 4.691 mm
- (C) Longitud total con cucharón estándar: 5.432 mm
- (D) Profundidad de excavación: 180 mm
- (E) Alcance: 2.480 mm
- (F) Punto de pivote del cucharón, brazo de elevación retraído: 3750 mm
- (G) Altura de carga con horquillas para palets: 4.499 mm
- (H) Altura máxima de descarga. / Opción: 3.862 mm
- (I) Altura del extremo delantero: 1.730 mm
- (J) Alcance de descarga: 963 mm
- (K) Altura del asiento: 1.330 mm
- (L) Altura de cabina / opción: 2.530 mm / 2.410 mm
- (M) Altura de elevación (punto de pivote de la herramienta) máx.: 4.740 mm
- (N) Ancho total serie/opción: 1.740 / 1.720 - 1.820 mm
- (O) Radio interior del círculo de la vía: 1.740 mm
- (P) Radio de giro exterior: 3.460 mm
- (Q) Radio exterior con cucharón estándar: 3.980 mm
- Conducir
- Hidráulica de conducción: Hidrostática-automotriz
- Ejes: Ejes HD, llanta de 8 agujeros; Transmisión final planetaria y diferencial de deslizamiento limitado automático, eje oscilante trasero
- Velocidad / Opción: 20 km/h en 2 marchas conmutables bajo carga / 30 km/h
- Frenos y dirección
- Freno de servicio: Freno hidrostático combinado y freno multidisco
- Freno de estacionamiento: Freno multidisco en baño de aceite
- Dirección: Dirección articulada totalmente hidráulica
- Capacidad del tanque
- Combustible: 82 l
- Aceite hidráulico: 81 l
- Hidráulica de trabajo
- Caudal / opción: 64 l/min / 76 l/min
- Presión: 220 bar
- Pesos
- Peso operativo cabina con equipamiento estándar, conductor y cucharón estándar: 4.840 kg
- Capacidad de elevación: 2.400 kg
- Carga de vuelco, recta, horquilla para palés según ISO 8313: 2.660 kg
- Ruido y vibración
- Nivel de presión sonora LpA: 76 db(A)
- Nivel de potencia acústica garantizado LwA: 101 db(A)
- Nivel de potencia acústica medio LwA: 101 db(A)
- Vibración de mano y brazo según ISO 8041: <2,5 m/s²
- Vibración de cuerpo entero según ISO 8041: <0,5 m/s²
Aviso
Cambios técnicos reservados. Los equipos especiales y los cambios en las dimensiones de los neumáticos modifican el peso operativo y las cargas de vuelco. Al utilizar dispositivos de terceros o EURO-WS, no se pueden garantizar las cargas de vuelco ni el correcto funcionamiento de la guía paralela. Las ilustraciones pueden mostrar productos o equipos no mencionados o no disponibles como estándar. Los valores máximos de vuelco y de carga útil solo se alcanzan con lastre adicional.
Neumáticos cargadora telescópica de ruedas 5680 T-3
| Tamaño de los neumáticos | Diámetro exterior (mm) / ancho de la rueda (mm) | Y | Ancho (mm) | perfil | Variantes de perfil |
| 12.5/80-18 | 990 / 310 | 0 | 1.730 | COMO | MPT |
| 15.5/60-18 | 950 / 400 | 40 | 1.740 | AT-621 | |
| 15.5/55-18* | 900 / 400 | 50 | 1.720 | A601 | |
| 425/55-17* | 900 / 425 | 50 | 1.745 | COMO | |
| 500/45-20 | 980 / 500 | 50 | 1.820 | COMO | |
| 400/70R-18 | 1.025 / 400 | 40 | 1.740 | MPT A608 | Como TH400 |
