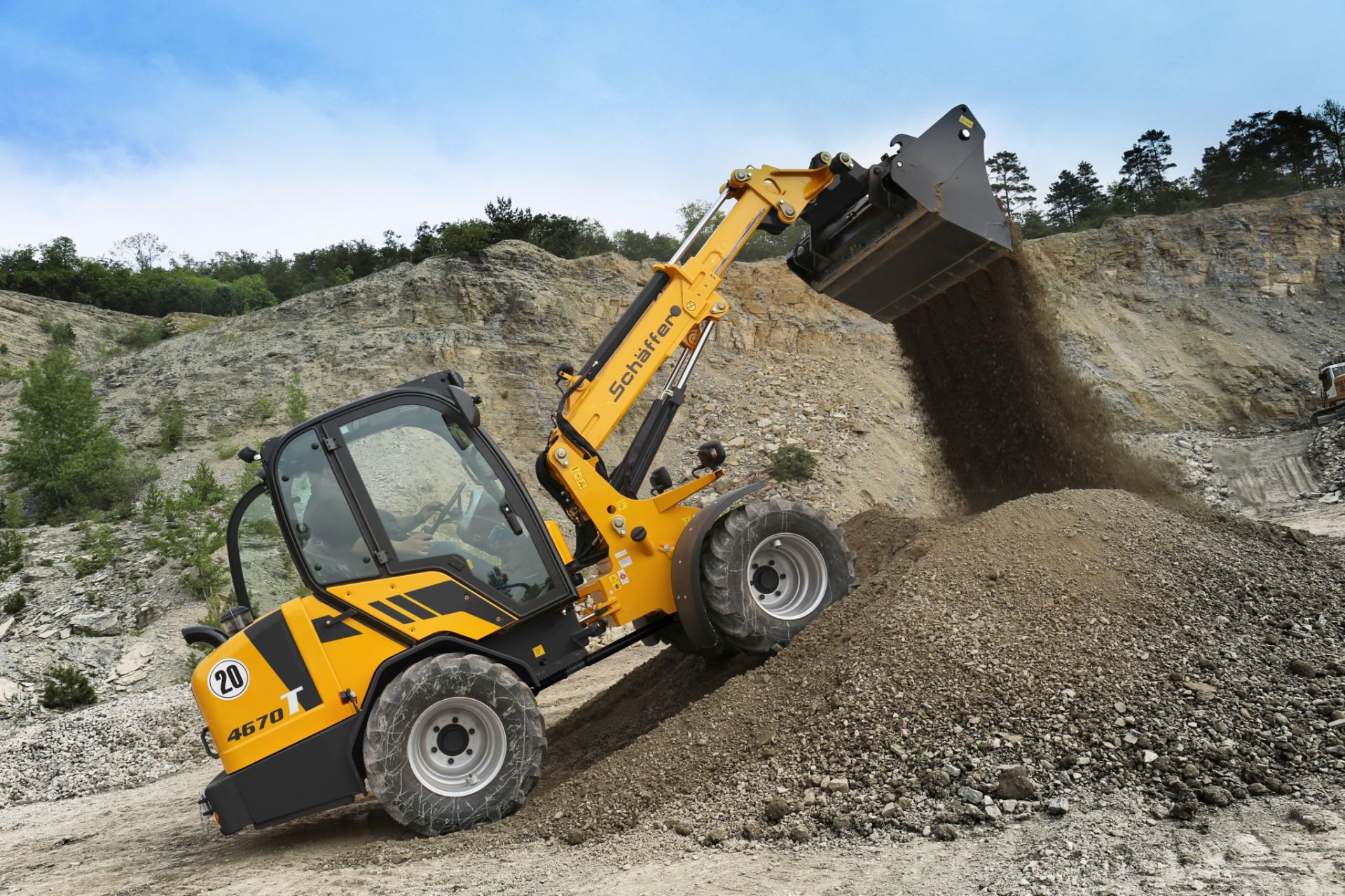

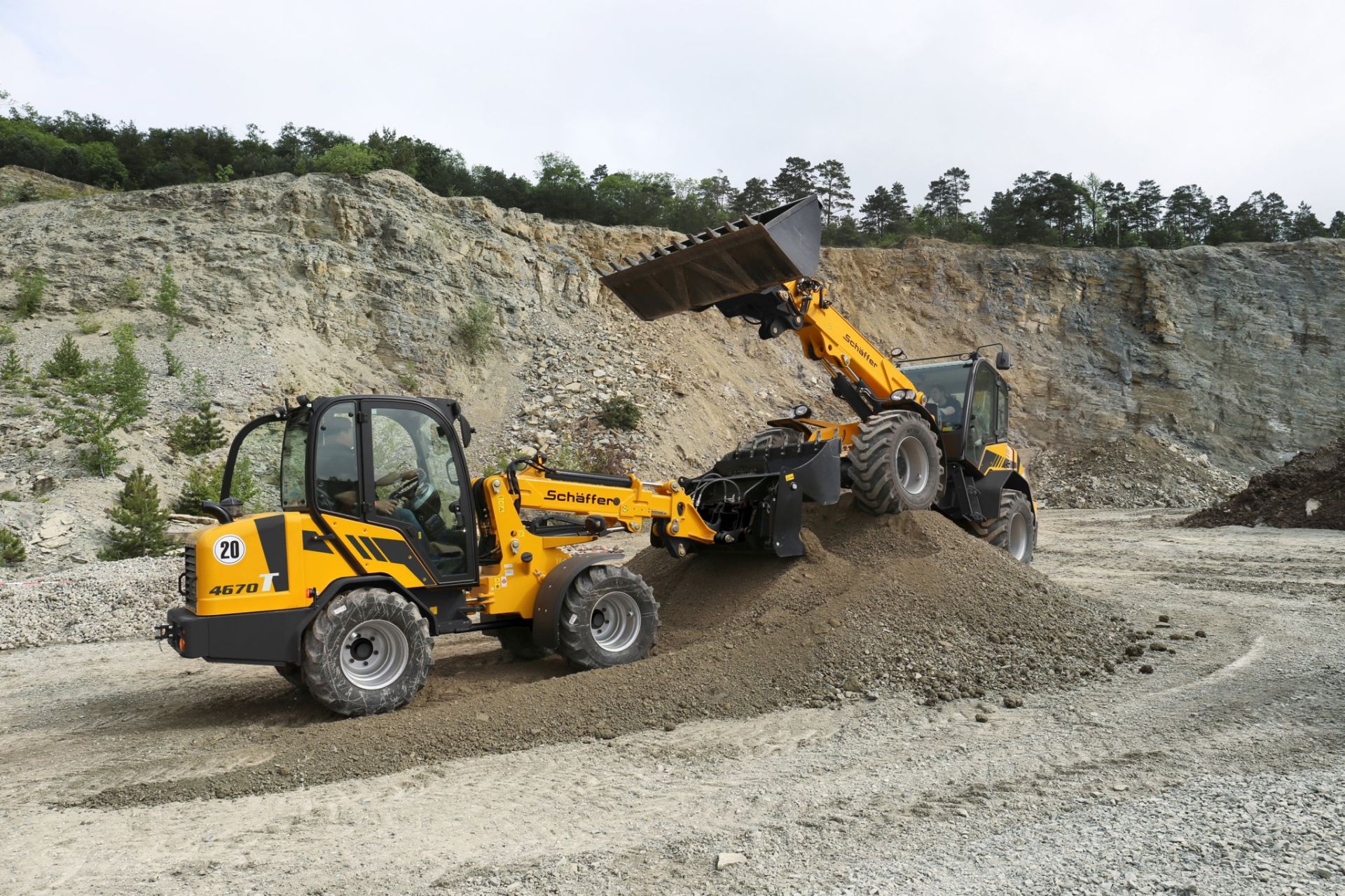

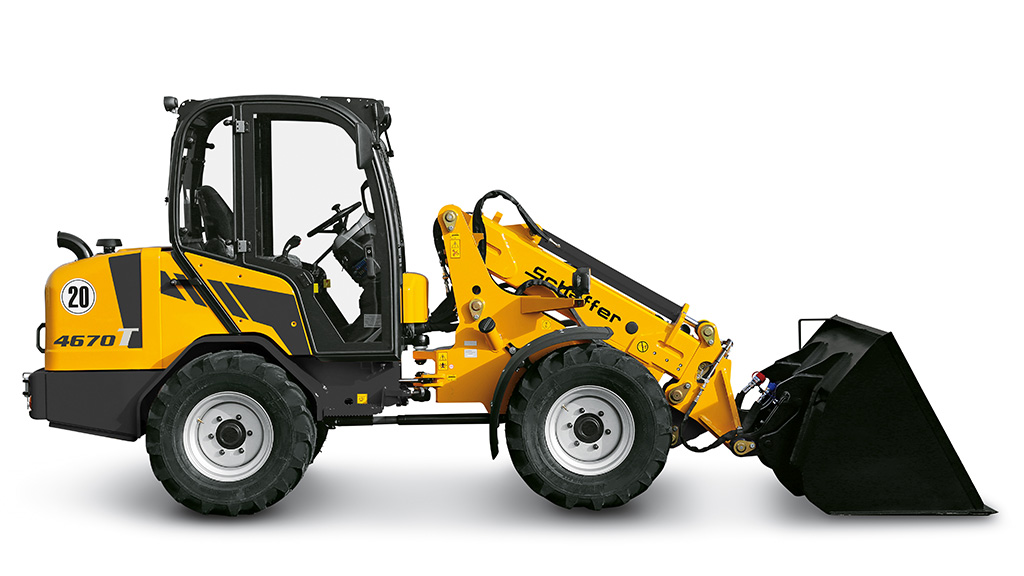

CARGADORAS DE RUEDAS TELESCÓPICAS 4670 T-3
- Motor diésel de 4 cilindros Kubota V2403-CR-T, 48,6 kW (66 CV)
- DOC y DPF para cumplir con la etapa V de emisiones
- Tracción total hidrostática con control automotriz
- Accionamiento de alta presión HD-plus
- Neumáticos 15.0/55-17 AS, ET+45
- HTF (alta fuerza de tracción)
- SPT (Transmisión de potencia Schäffer)
- Modo ECO
- Marcha rápida hidráulica de 20 km/h conmutable bajo carga
- Ejes planetarios HD con diferenciales autoblocantes, versión ancha, 6 tornillos
- Elementos deslizantes Ferro-Form en el brazo telescópico
- Cilindro de herramientas en el brazo telescópico
- Alivio de presión eléctrico de los acoplamientos hidráulicos (en la torre de dirección y en el brazo telescópico)
- Enfriador de aceite combinado
- Freno multidisco en baño de aceite, sin desgaste ni mantenimiento, como freno de servicio y de estacionamiento
- Articulación pendular sin mantenimiento
- Sistema de sujeción (protección superior)
- Luces de trabajo LED: 2 delanteras, 1 trasera
- Cinemática Z con guía paralela hidráulica
- La unidad de control adicional se puede operar mecánicamente
- Serie hidráulica de trabajo / opciones: 60 / 70 (bomba regulable) / 70 + 70 (TP)
- Columna de dirección ajustable
- Contador de horas, tacómetro, indicadores de combustible y temperatura.
- Apoyabrazos derecho
- Placa de extremo de peso trasero y dispositivo de remolque
- Interruptor principal de batería (para máquina de cabina)
- Peso de la maleta 170 kg
- Parte trasera ancha
- Interruptor de contacto del asiento
- Bastidor de cambio rápido tipo KR con bloqueo hidráulico
- Control del momento de carga según DIN EN474-3
Datos técnicos de la cargadora telescópica sobre ruedas 4670 T-3
- Motor
- Tipo: Motor diésel de 4 cilindros Kubota V2403-CR-T
- Potencia: 48,6 kW (66 CV)
- Postratamiento de gases de escape/etapa: DOC, DPF/V
- Llantas
- Neumáticos estándar: 15.0/55-17 AS, ET+45
- Opción I: 425/55R17
- Opción II: 440/50-17
- Sistema eléctrico
- Tensión de funcionamiento: 12 V
- Dimensiones
- (A) Distancia entre centros: 2.000 mm
- (B) Longitud del chasis: 4.200 mm
- (C) Longitud total con cucharón estándar: 4.930 mm
- (D) Profundidad de excavación: 250 mm
- (E) Alcance: 2.150 mm
- (F) Punto de pivote del cucharón, brazo de elevación retraído: 3400 mm
- (G) Altura de carga con horquillas para palets: 4.080 mm
- (H) Altura máxima de descarga: 3.480 mm
- (I) Altura del extremo delantero: 1.620 mm
- (J) Alcance de descarga: 1.010 mm
- (K) Altura del asiento: 1.300 mm
- (L) Altura del tejadillo de protección: 2.270 mm
- (L) Altura de la cabina: 2.270 mm
- (M) Altura de elevación (punto de pivote de la herramienta) máx.: 4.300 mm
- (N) Ancho total estándar/opcional: 1.510 (1.690 torneado) / 1.420 - 1.730 mm
- (O) Radio interior del círculo de la vía: 1.425 mm
- (P) Radio exterior de la vía: 2.845 mm
- (Q) Radio exterior con hoja estándar: 3.425 mm
- conducir
- Hidráulica de conducción: Hidrostática-automotriz
- Velocidad / Opción: 20 km/h en 2 marchas conmutables bajo carga / 30 km/h
- Ejes / Opción: Ejes originales Schäffer, llanta de 6 agujeros; Transmisión final planetaria y diferencial automático de deslizamiento limitado
- Frenos y dirección
- Freno de servicio: Freno hidrostático combinado y freno multidisco
- Freno de estacionamiento: Freno multidisco en baño de aceite
- Dirección: Dirección pendular articulada totalmente hidráulica
- Capacidad del tanque
- Combustible: 95 l
- Aceite hidráulico: 95 l
- Hidráulica de trabajo
- Caudal / Opción: 60 / 70 l/min / 70 + 46 (TP) l/min
- Presión: 220 bar
- Pesos
- Peso operativo del tejadillo de protección con equipamiento estándar, conductor y cucharón estándar: 3.900 kg
- Peso operativo cabina con equipamiento estándar, conductor y cucharón estándar: 4.000 kg
- Capacidad de elevación: 2.400 kg
- Carga de vuelco, recta, horquilla para palés según ISO 8313: 2.110 kg
- Ruido y vibración
- Nivel de presión sonora LpA: 85 db(A)
- Nivel de potencia acústica garantizado LwA: 101 db(A)
- Nivel de potencia acústica medio LwA: 100 db(A)
- Vibración de mano y brazo según ISO 8041: <2,5 m/s²
- Vibración de cuerpo entero según ISO 8041: <0,5 m/s²
Aviso
Cambios técnicos reservados. Los equipos especiales y los cambios en las dimensiones de los neumáticos modifican el peso operativo y las cargas de vuelco. Al utilizar dispositivos de terceros o EURO-WS, no se pueden garantizar las cargas de vuelco ni el correcto funcionamiento de la guía paralela. Las ilustraciones pueden mostrar productos o equipos no mencionados o no disponibles como estándar. Los valores máximos de vuelco y de carga útil solo se alcanzan con lastre adicional.
Neumáticos cargadora telescópica de ruedas 4670 T-3
| Tamaño de los neumáticos | Diámetro exterior (mm) / ancho de la rueda (mm) | Y | Ancho (mm)* | Perfil | Variantes de perfil |
| 15.0/55-17 | 860 / 390 | 85 | 1.420 | COMO | |
| 15.0/55-17 | 860 / 390 | 45 | 1.510 (1.690) | COMO | |
| 15.0/55-17 | 860 / 390 | 0 | 1.590 | COMO | |
| 15.0/55-17 | 860 / 390 | -40 | 1.670 | COMO | |
| 425/55-17 | 900 / 425 | 45 | 1.540 (1.730) | COMO | |
| 425/55-17 | 900 / 425 | 0 | 1.630 | COMO | |
| 425/55-17 | 900 / 425 | -40 | 1.710 | COMO | |
| 425/55R17 | 900 / 425 | 45 | 1.540 (1.730) | FL693 | |
| 425/55R17 | 900 / 425 | 0 | 1.630 | FL693 | |
| 425/55R17 | 900 / 425 | -40 | 1.710 | FL693 | |
| 440/50-17 | 880 / 440 | 45 | 1.550 (1.730) | Todo terreno | |
| 440/50-17 | 880 / 440 | 0 | 1.640 | Todo terreno | |
| 33x15.5-16.5 | 840 / 395 | 35 | 1.530 | SKD |
