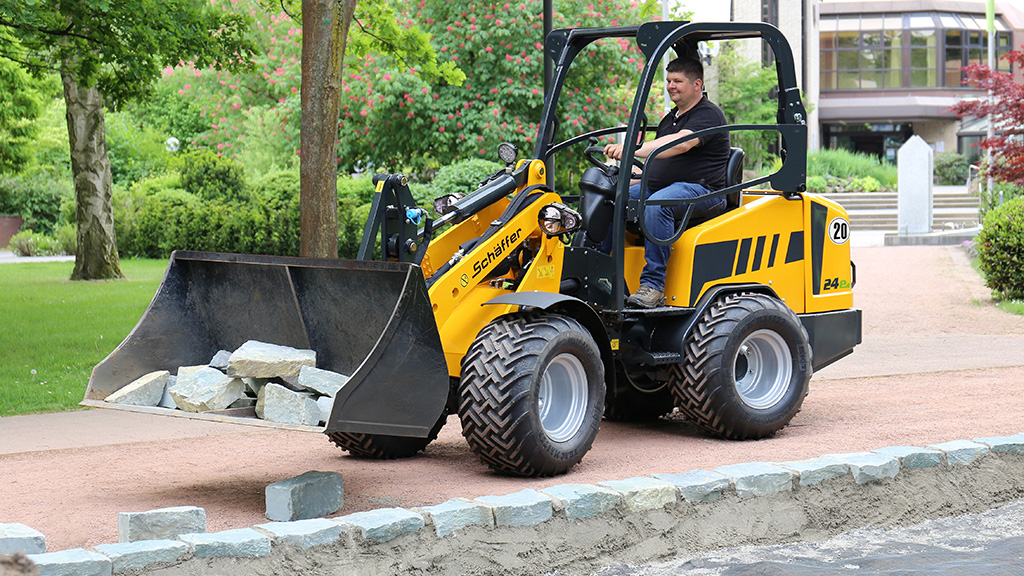

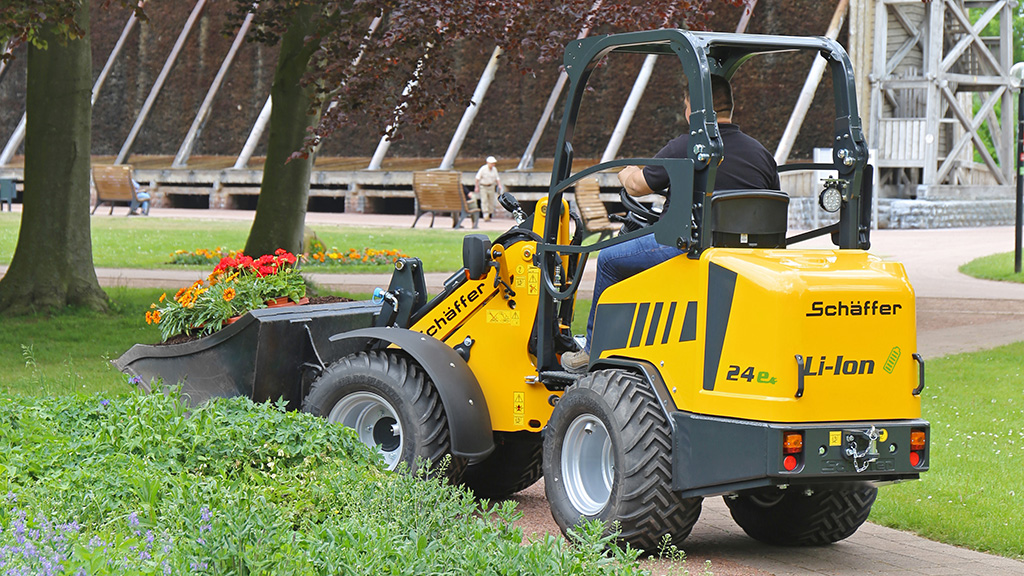

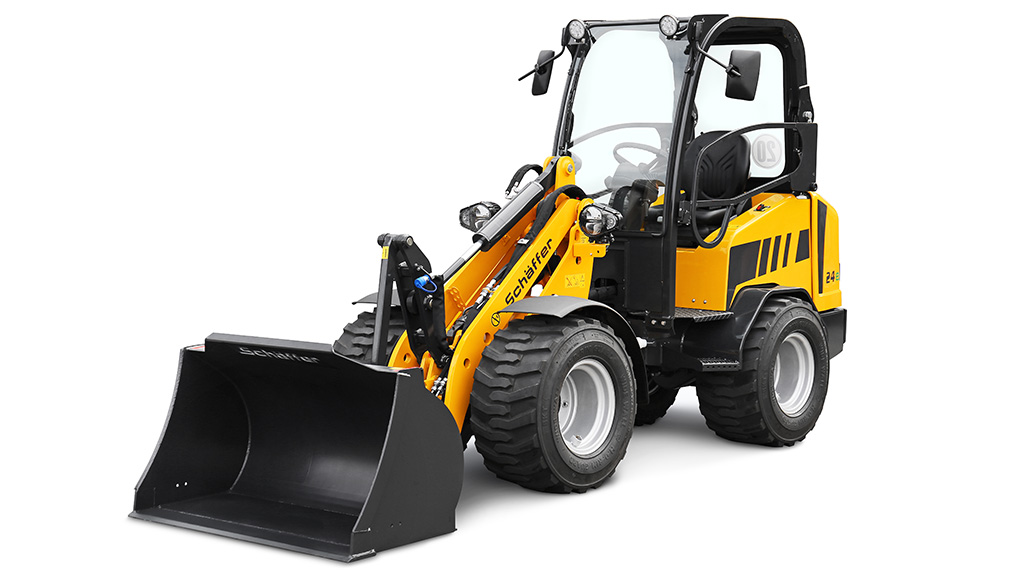

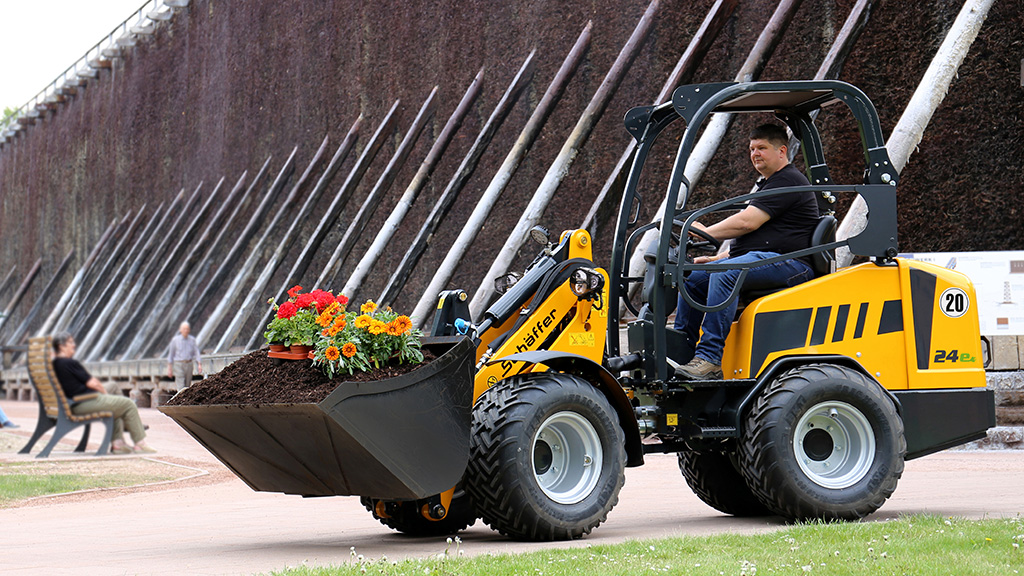

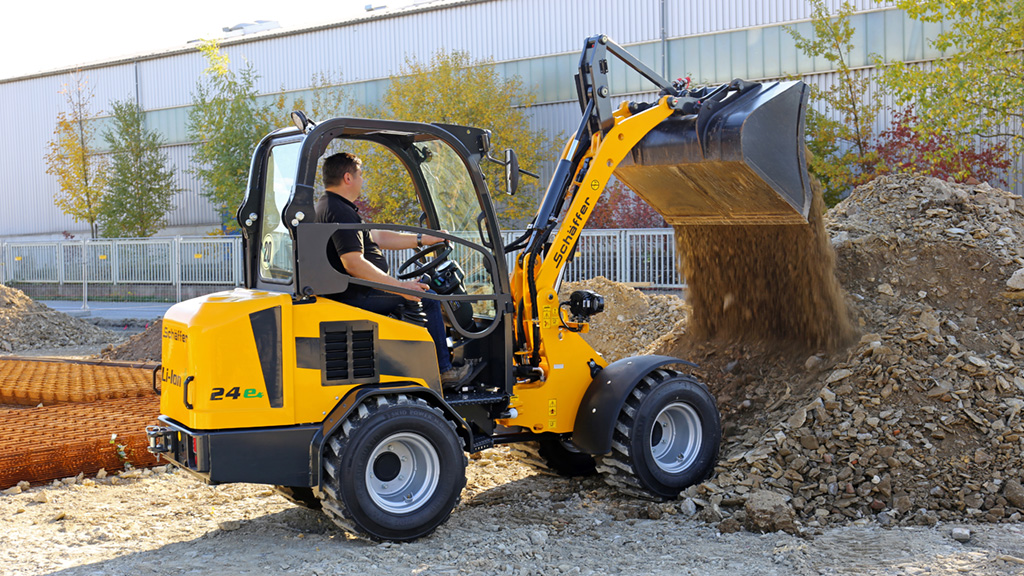

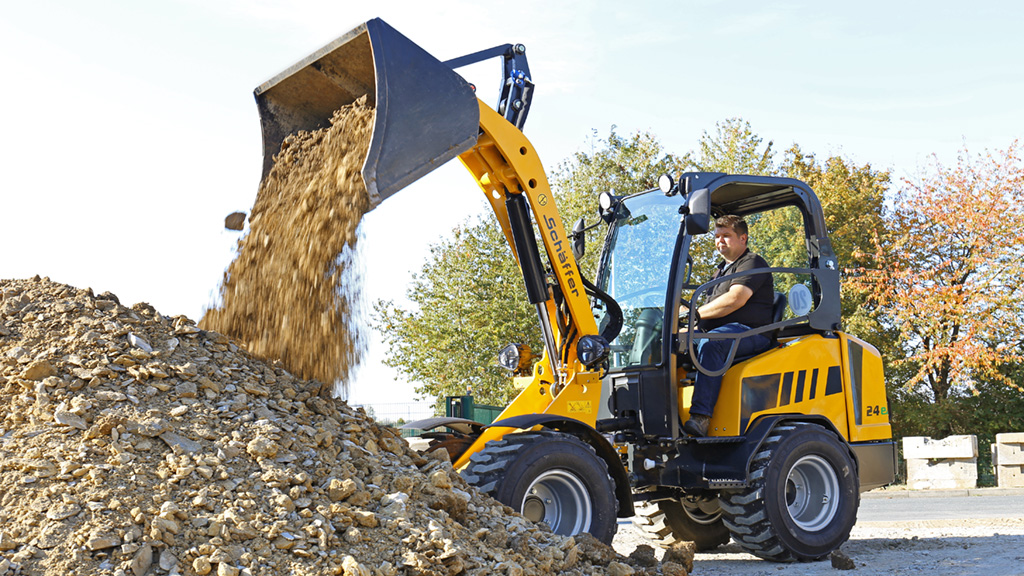

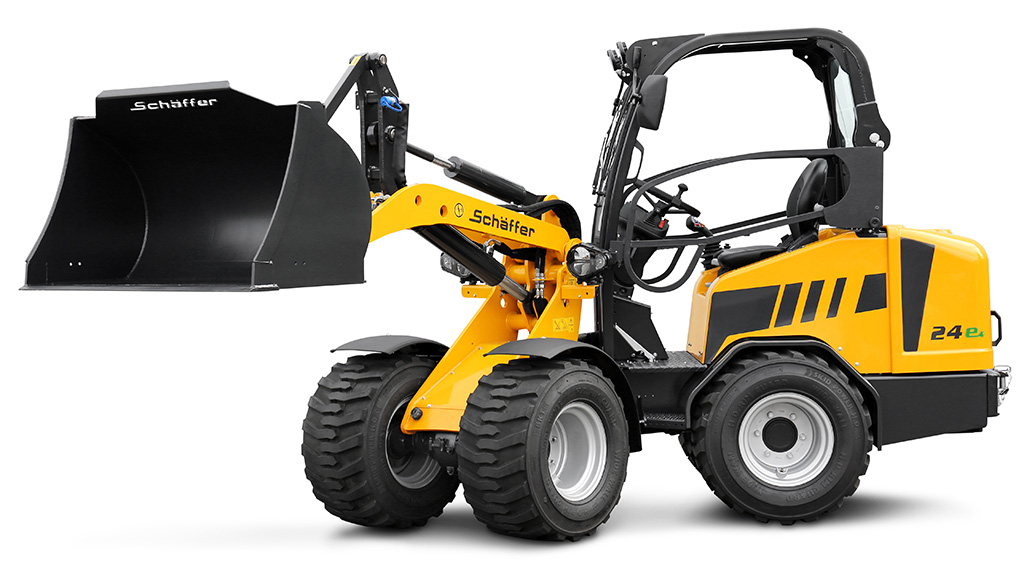

CARGADORAS DE RUEDAS 24 E
- Accionamiento por motor eléctrico: 21 kW; sistema hidráulico de trabajo con motor eléctrico: 9,7 kW
- Carro delantero de versión baja para una mejor fuerza de elevación
- Tracción eléctrica en las cuatro ruedas con eje cardán
- Paquete de baterías de iones de litio, 260 V/15,65 kWh (31,3 kWh opcional)
- El cargador de a bordo con conector tipo 2 permite la carga en una toma de corriente de 230 V (3 kW) o en un wallbox (11 kW)
- Cable de carga tipo 2 / CEE 16 A, 4 m
- Sistema de gestión de batería
- Recuperación de energía
- Función Hill-Hold: asistente de arranque para facilitar el arranque en pendiente
- Neumáticos 10.0/75-15.3 MPT, desplazamiento +40
- 20 kilómetros por hora
- Modo Eco para extender el tiempo de funcionamiento
- Eje original Schäffer, 6 orificios
- Refrigeración por agua de motores eléctricos
- Freno de discos múltiples, libre de mantenimiento; freno de servicio y estacionamiento.
- Articulación pendular libre de mantenimiento
- Sistema de retención para techo de protección
- Faros LED de trabajo: 2 delanteros, 1 trasero
- Sistema de iluminación LED sin ABE (certificado de homologación general) según la ordenanza StVZO
- Señal acústica de advertencia de marcha atrás (se puede desactivar)
- Elevación paralela
- Controlador adicional operado electrónicamente
- Bomba de engranajes SilencePlus, especialmente silenciosa
- Hidráulica de trabajo: 42 l/min
- Columna de dirección ajustable
- Contador de horas y pantalla del estado de carga
- Contrapeso de 100 kg montado debajo del chasis trasero
- Placa del extremo del peso trasero
- Interruptor de batería principal
- Caja de herramientas
- Interruptor de conductor a bordo
- Bastidor de cambio rápido SWH con bloqueo hidráulico de herramientas
Datos técnicos del cargador eléctrico 24e
- Motor
- Potencia: 21 kW
- Potencia hidráulica de trabajo: 9,7 kW
- Llantas
- Neumáticos estándar: 10.0/75-15.3 MPT, ET+40
- Opción I: 27x10.5-15 SKD, ET+40
- Opción II: 31x15,5-15 SKD, ET-37
- Sistema eléctrico
- Tensión de funcionamiento: 12 V
- Sonidos y vibraciones
- Nivel de presión sonora LpA: 64 db(A)
- Nivel de potencia acústica garantizado LwA: 99 db(A)
- Nivel de potencia acústica equivalente LwA: 90 db(A)
- Vibración mano/brazo según ISO 8041: <2,5 m/s²
- Vibración corporal total según ISO 8041: <0,5 m/s²
- Conducir
- Sistema hidráulico de tracción: tracción en las 4 ruedas, totalmente eléctrico
- Ejes: Ejes originales Schäffer, llanta con tuerca de 6 ruedas
- Velocidad: 0 - 20 km/h
- Frenos y dirección
- Sistema de frenado de servicio: Freno combinado hidrostático y freno multidisco
- Freno de estacionamiento: Freno multidisco en baño de aceite.
- Dirección: Dirección articulada/giratoria totalmente hidráulica
- Capacidad del tanque
- Aceite hidráulico: 15 l
- Dimensiones
- (A) Distancia entre ejes: 1.755 mm
- (B) Longitud del chasis: 3.320 mm
- (C) Longitud total con cucharón estándar: 4.045 mm
- (D) Profundidad de excavación: 105 mm
- (E) Altura máxima de trabajo: 3.230 mm

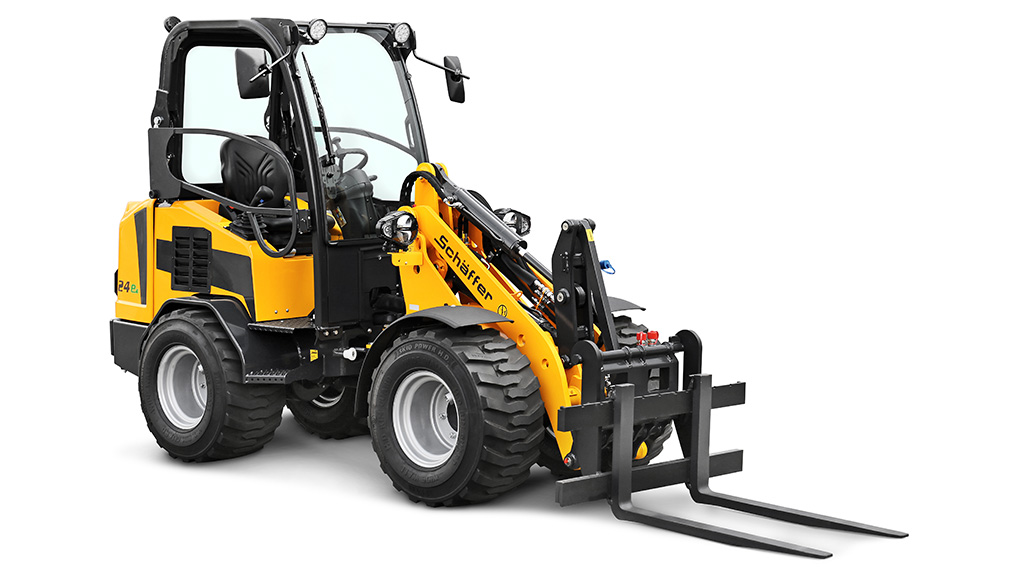

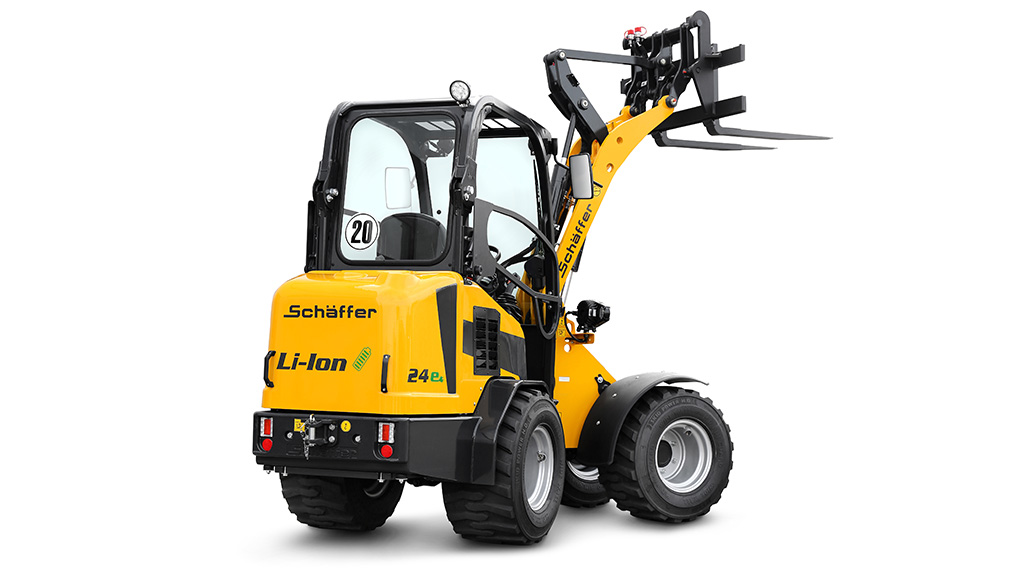

- (G) Altura de carga con horquillas para palets: 2.360 mm
- (H) Altura máxima de descarga: 1.700 mm
- (I) Altura del tren delantero: 1.490 mm
- (J) Ancho de descarga: 260 mm
- (K) Altura del asiento: 1.160 mm
- (L) Altura del techo protector: 2.190 mm
- (L) Altura de la cabina: 2.140 mm
- (M) Punto de pivote máximo del cucharón: 2500 mm
- (N) Ancho total/opción: 1.020 (1.200 torneado) - 1.030 - 1.570 mm
- (O) Radio de giro interior: 1.310 mm
- (P) Radio de giro exterior: 2.330 mm
- (Q) Radio exterior con cucharón estándar: 2.710 mm
- Hidráulica de trabajo
- Caudal: 42 l/min
- Presión de funcionamiento: 180 bar
- Pesos
- Peso operativo con techo protector (incl. neumáticos originales, conductor y cubeta estándar): 2290 kg
- Peso operativo de la cabina, incluyendo neumáticos originales, conductor y cucharón estándar: 2355 kg
- Capacidad de elevación: 1.900 kg
- Carga de vuelco, recta, horquilla para palés según ISO 8313: 1.610 - 1.749 kg
- Carga de vuelco, recta, cuchara según ISO 8313: 1.690 - 1.935 kg
- Carga de vuelco, articulada, horquilla para palés según ISO 8313: 1.140 kg
- Carga de vuelco, articulada, cuchara según ISO 8313: 1.470 kg
- Carga útil, horquilla para palés, terreno llano según EN 474-3: 912 kg
- Carga útil, horquilla para palés, terreno irregular según EN 474-3: 684 kg
- Capacidad de carga útil del cucharón según EN 14397-1: 735 kg
- Transporte de materiales
- Peso específico del material: 1,6 t/m³
- Volumen del cubo según ISO 8041: 0,45 m³
- Ancho de cuchara recomendado: 1,3 m
Aviso
Todas las especificaciones están sujetas a cambios. El equipamiento opcional y las dimensiones de los neumáticos pueden variar según el peso operativo y las cargas de vuelco. El cabezal de tipo europeo y los implementos extranjeros pueden afectar negativamente la carga de vuelco y la elevación paralela. Las imágenes pueden contener productos o componentes del equipamiento que no se mencionan o que no se pueden obtener de serie. Los valores máximos de cargas de vuelco y cargas útiles solo se pueden alcanzar con lastre adicional.
Cargadora eléctrica de neumáticos 24e
| Dimensión | Diámetro (mm) / Ancho (mm) | Desplazamiento de la llanta | Ancho del cargador (mm)* | Pisada | Opciones de banda de rodadura |
| 10.0/75-15.3 | 770 / 260 | 40 | 1.020 (1.200) | MPT | AS, M159 |
| 10.0/75-15.3 | 770 / 260 | -5 | 1.100 | MPT | AS, M159 |
| 27x10.50-15 | 680 / 270 | 40 | 1.030 (1.180) | SKD | |
| 31x15.5-15 | 770 / 400 | -37 | 1.290 | SKD | AS, Todoterreno |
| Con eje ancho | |||||
| 10.0/75-15.3 | 770 / 260 | 40 | 1.280 | COMO | MPT |
| 10.0/75-15.3 | 770 / 260 | -5 | 1.370 | COMO | MPT |
| 31x15.5-15 | 770 / 400 | 45 | 1.390 | COMO | SKD, Todoterreno |
| 31x15.5-15 | 770 / 400 | 0 | 1.480 | COMO | SKD, Todoterreno |
| 31x15.5-15 | 770 / 400 | -45 | 1.570 | COMO | SKD, Todoterreno |
| 31x13.5-15 | 800 / 350 | -35 | 1.520 | Multi Trac |
