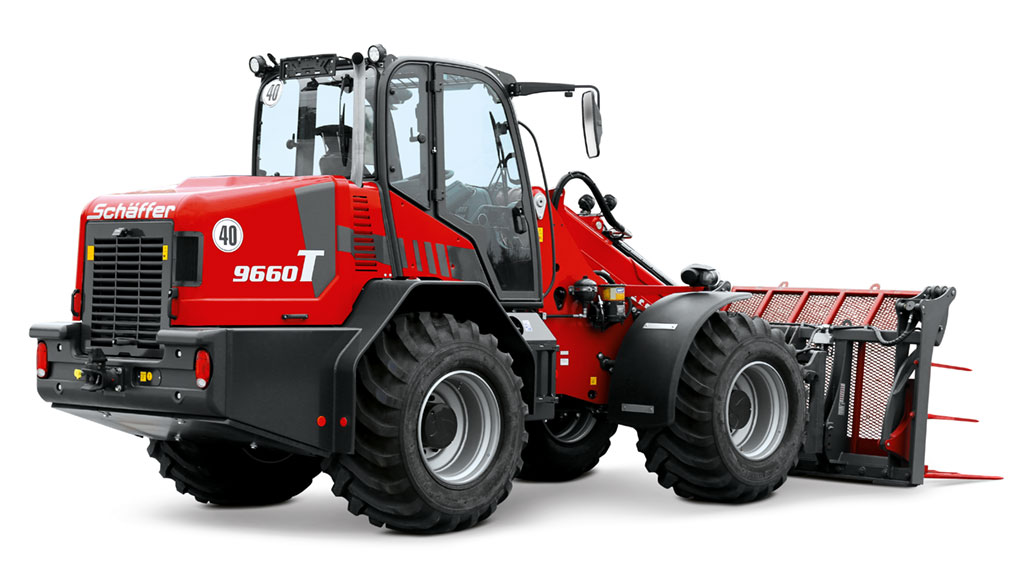

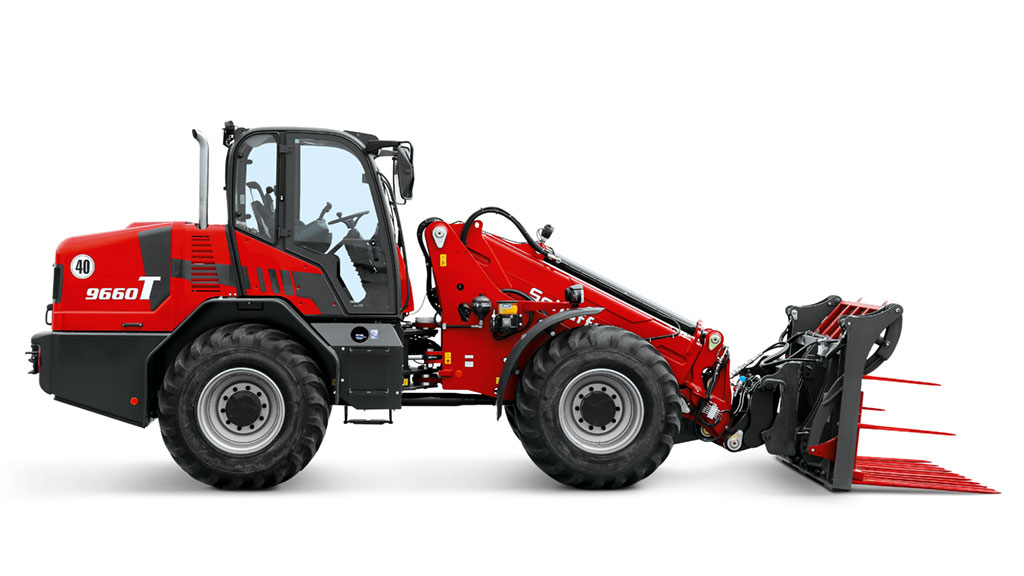

Cargadora telescópica 9660 T2
- Motor diésel de 4 cilindros Deutz TCD 5.2, 130 kW (177 CV) / 150 kW (204 CV)
- DOC, DPF y SCR para el cumplimiento de las normas de emisiones de la Etapa V
- Tracción hidrostática en las cuatro ruedas con control automotriz
- Accionamiento de alta presión HD-plus
- Neumáticos 500/70R24 AS, desplazamiento 0
- HTF (alta fuerza de tracción)
- Cambio rápido hidráulico de 30 o 40 km/h conmutable bajo carga
- Sistema hidráulico de trabajo Load Sensing 196 l/min (130 kW) / 230 l/min (150 kW)
- Sistema hidráulico de trabajo con reparto de caudal, incluido control proporcional del brazo telescópico
- Ejes planetarios HD con diferenciales de deslizamiento limitado, 10 orificios
- Eje pendular trasero
- Elementos deslizantes ferroformados en el brazo telescópico
- Cilindro de herramientas en el brazo telescópico
- Alivio de presión eléctrico de acoplamientos hidráulicos
- Enfriador de aceite combinado
- Accionamiento hidráulico del ventilador
- SCV-Plus-Cabin (Silencio, Confort, Vista)
- Freno de discos múltiples, libre de mantenimiento; freno de servicio y estacionamiento.
- Junta de articulación sin mantenimiento
- 2 cilindros de dirección
- Faros LED de trabajo: 2 delanteros, 1 trasero
- Sistema de iluminación sin ABE (certificado de homologación general) según la ordenanza StVZO
- Cámara de visión trasera
- Pluma de barra en Z con elevación paralela
- Dispositivo de control adicional conmutable eléctricamente en el joystick
- Retorno despresurizado
- Columna de dirección ajustable en longitud y ángulo.
- Contador de horas, cuentarrevoluciones, luz de control de combustible e indicador de temperatura
- Reposabrazos ajustable
- Placa de extremo de peso trasero y enganche de remolque
- Interruptor de batería principal
- Purificador de aire de 2 etapas con sistema de prefiltro de alta eficiencia
- Cargadora de ruedas tipo portaherramientas con bloqueo hidráulico de herramientas
- Control del momento de carga según DIN EN474-3
Datos técnicos de la cargadora telescópica sobre ruedas 9660 t-2
- Motor
- Tipo: Motor diésel de 4 cilindros Deutz TCD 5.2
- Potencia: 130 kW (177 CV) / 150 kW (204 CV)
- Tratamiento de gases de escape / nivel de emisiones: DOC, DPF, SCR / V
- Llantas
- Neumáticos estándar: 500/70R24 AS, ET0
- Opción I: 600/55-26.5 AS, ET0
- Opción II: 700/50-26,5 AS, ET0
- Opción III: 650/55-26,5 MPT, ET0
- Sistema eléctrico
- Tensión de funcionamiento: 12 V
- Dimensiones
- (A) Distancia entre ejes: 2.900 mm
- (B) Longitud del chasis: 5.900 mm
- (C) Longitud total con cucharón estándar: 6.950 mm
- (D) Profundidad de excavación: 80 mm
- (E) Alcance: 3.300 mm
- (F) Punto de giro, brazo telescópico retraído: 4.800 mm
- (G) Altura de carga con horquillas para palets: 5.900 mm
- (H) Altura máxima de descarga: 5.100 mm
- (I) Altura del tren delantero: 2.190 mm
- (J) Ancho de descarga: 850 mm
- (K) Altura del asiento: 1.880 mm
- (L) Altura de la cabina: 2.900 mm
- (M) Punto de pivote máximo del cucharón: 6100 mm
- (N) Ancho total / opción: 2.290 / 2.390 - 2.490 mm
- (O) Radio de giro interior: 2.910 mm
- (P) Radio de giro exterior: 5.200 mm
- (Q) Radio exterior con cucharón estándar: 5.650 mm
- Conducir
- Hidráulica de tracción: Hidrostática-automotriz
- Ejes: Ejes Dana, llanta de 10 orificios; transmisión final planetaria y diferencial con control automático de deslizamiento, eje oscilante en la parte trasera
- Velocidad / opción: 0 - 30 km/h en 2 marchas conmutables bajo carga / 0 - 40 km/h
- Frenos y dirección
- Sistema de frenado de servicio: Freno combinado hidrostático y freno multidisco
- Freno de estacionamiento: Freno multidisco en baño de aceite.
- Dirección: Dirección articulada totalmente hidráulica
- Capacidad del tanque
- Fuel: 185 l
- Aceite hidráulico: 170 l
- Hidráulica de trabajo
- Caudal/opción: desde 196 l/min
- Presión de funcionamiento: 220 bar
- Pesos
- Peso operativo de la cabina, incluyendo neumáticos originales, conductor y cucharón estándar: 11 000-13 000 kg
- Capacidad de elevación: 5.300 kg
- Carga de vuelco, recta, horquilla para palés según ISO 8313: 7.700 kg
- Sonidos y vibraciones
- Nivel de presión sonora LpA: 78 db(A)
- Nivel de potencia acústica garantizado LwA: 103 db(A)
- Nivel de potencia acústica equivalente LwA: 101 db(A)
- Vibración mano/brazo según ISO 8041: <2,5 m/s²
- Vibración corporal total según ISO 8041: <0,5 m/s²
Aviso
Todas las especificaciones están sujetas a cambios. El equipamiento opcional y las dimensiones de los neumáticos pueden variar según el peso operativo y las cargas de vuelco. El cabezal de tipo europeo y los accesorios extranjeros pueden afectar negativamente a la carga de vuelco y la elevación paralela. Las imágenes pueden contener productos o componentes del equipamiento que no se mencionan o que no se pueden obtener de serie. Los valores máximos de cargas de vuelco y cargas útiles solo se pueden alcanzar con lastre adicional.
Cargadora telescópica de ruedas con neumáticos 9660 t-2
| Dimensión | Diámetro (mm) / Ancho (mm) | Desplazamiento de la llanta | Ancho del cargador (mm) | Pisada | Opciones de banda de rodadura |
| 500/70R24 | 1.308 / 500 | 0 | 2.290 | COMO | |
| 600/55-26.5 | 1.333 / 600 | 0 | 2.390 | COMO | |
| 650/55-26.5 | 1.360 / 650 | 0 | 2.440 | MPT | |
| 700/50-26.5 | 1.333 / 700 | 0 | 2.490 | COMO |
